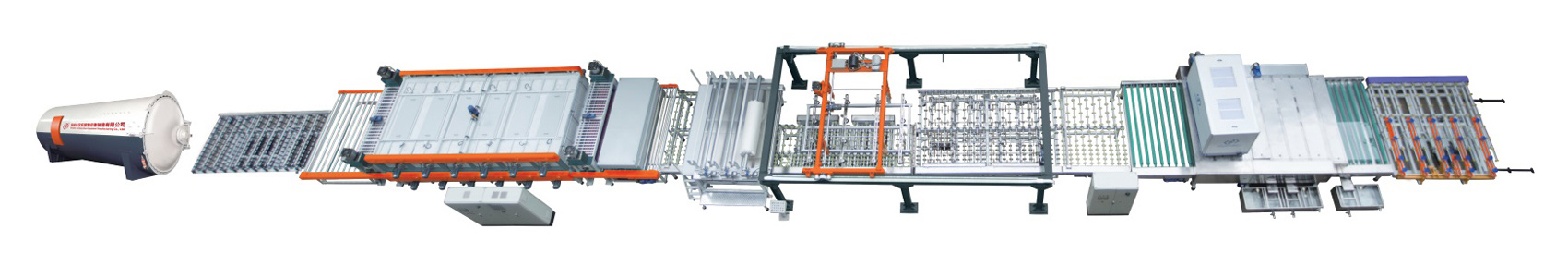

全自動夾層玻璃生產線 Automatic Laminating Line
我司全自動夾膠玻璃生產線能夠高效的生產 PVB、SGP 夾層玻璃，設計合理，自動化程度高、結構簡潔安全，能夠根據您空間的要求設計成直線或U型線或L型線。
主要由自動上片臺、清洗干燥機、合片定位輸送機、自動行走吸盤吊架、PVB 膠膜鋪攤機、合片房、預壓機、下片臺、蒸壓釜等組成。
- 最大玻璃尺寸: 3300mm *8000mm
（尺寸可定制） - 最小玻璃尺寸: 300mm *300mm
- 玻璃厚度: 4mm-80 mm
任何部位有傷害人身地方都有設置安全保護裝置；
-

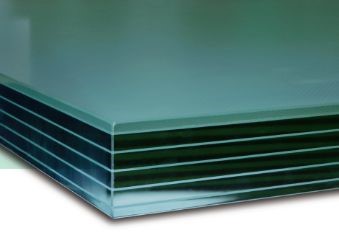

多層玻璃
多層玻璃疊片精度達到0.5mm以下；
-
高效節能玻璃清洗機
清洗干燥機是整線的關鍵設備，上部可整體升高至400mm，便于清洗和維修，3對毛刷輥的傳動由上部和下部各二臺電機分開傳動
-

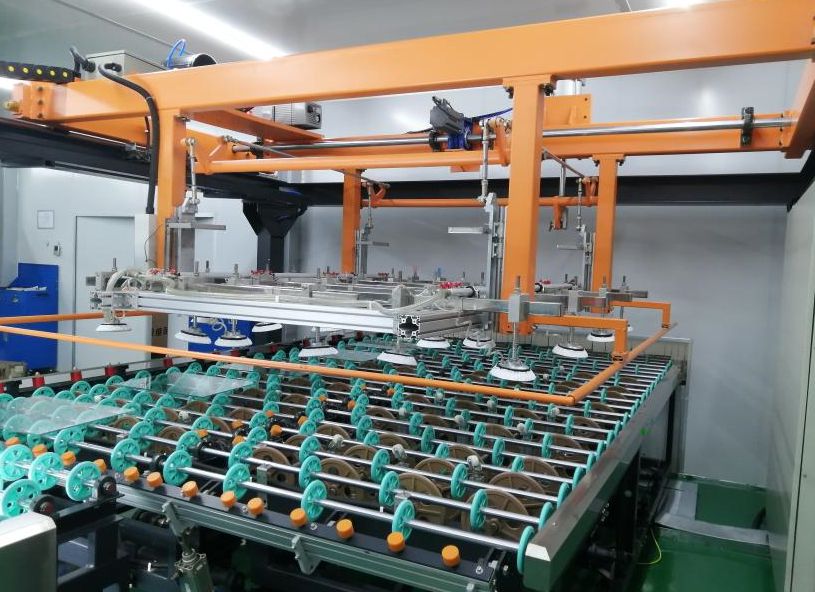

自動吸盤吊架
采用西門子伺服控制，精度高，電氣控制系統PLC采用西門子品牌；
-

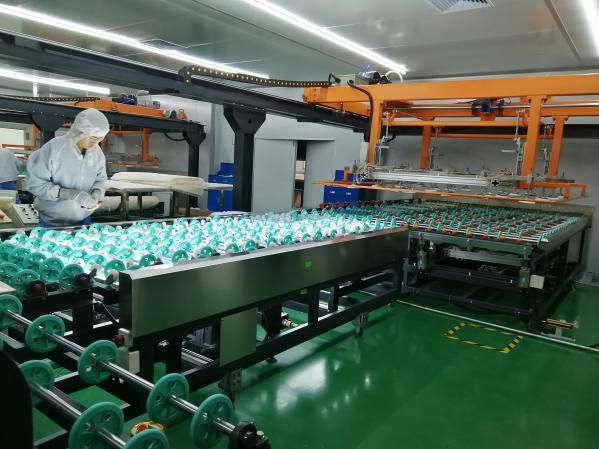

合片臺
采用可開合式結構，方便操作人員切割膠膜。
-

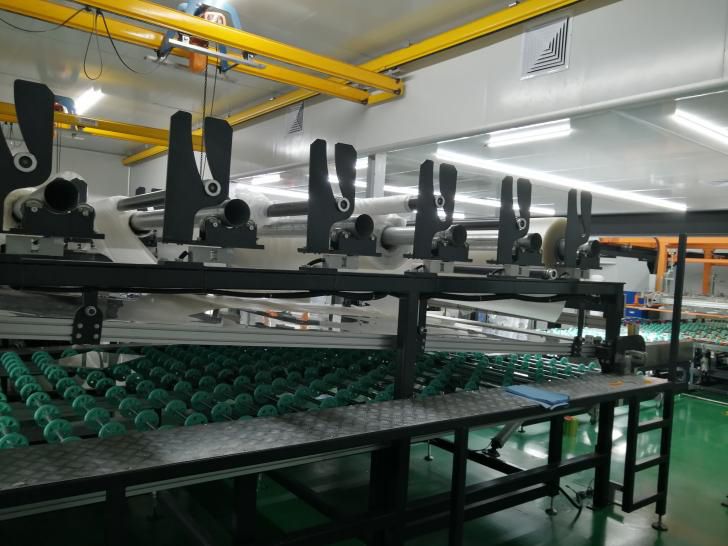

膜筒
更換采用快捷式結構，托膜輥方便拆卸，換膜方便，省時省力，一人即可完成；收回膜采用電機驅動，變頻調速依膜筒大小任意調速；吊膜系統采用采用KBK滑軌式結構，電動鏈式葫蘆提升，該結構使用方便靈活、安全可靠。
-

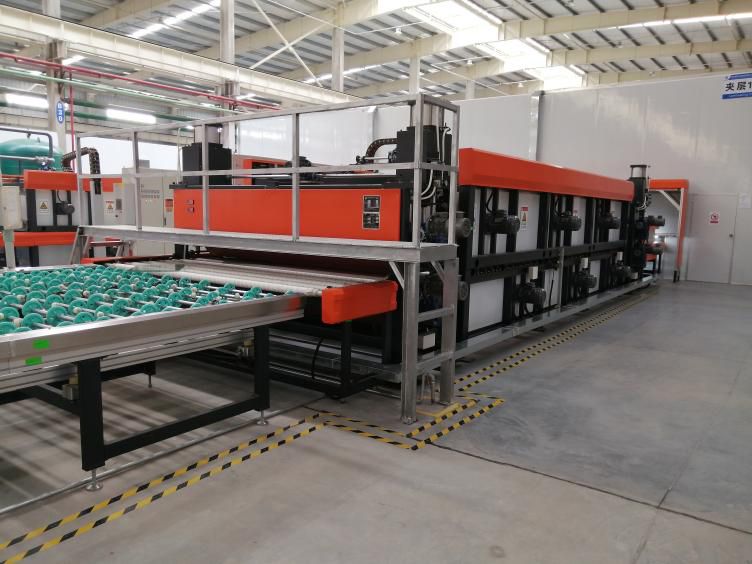

壓機
針對目前市場生產較大難度的LOW-E玻璃、大板和厚板玻璃而專業設計，爐內采用上下風刀形式強制對流加熱方式給玻璃和膠片加熱，保證爐體內溫度均勻，膠膜更能充分的吸收熱量，節能，高效，最適合LOW-E玻璃、大板和厚板玻璃、SGP膜等加工，多片玻璃可一次壓合成型，溫度設置在110～160℃之間生產，其他任何預壓機都不可能達到此功能，產品成品率高，產能高等特點；循環風機電機采用變頻控制，爐頂設置自動熱平衡裝置。
-

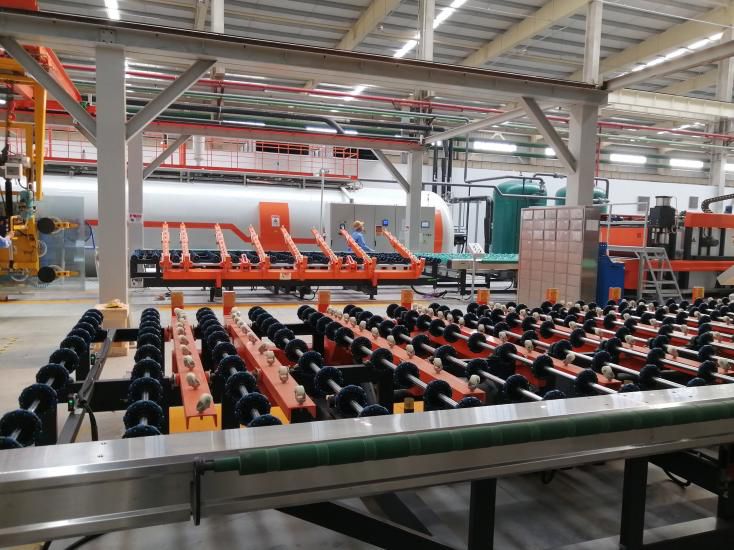

卸片臺
采用機械式翻轉，長短臂交錯布置，適應不同玻璃規格；翻轉玻璃的最低點離地面僅200mm，方便操作員搬運玻璃；
-

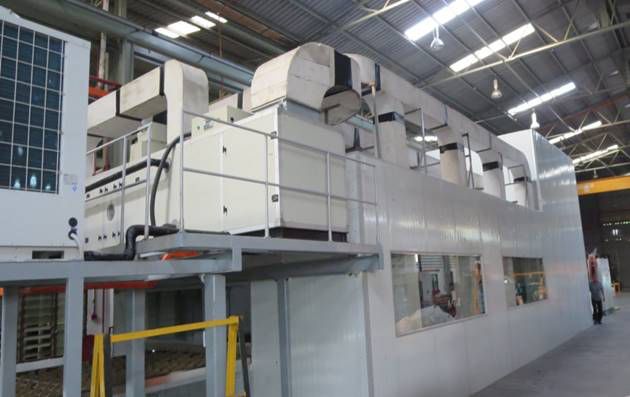

合片無塵房房間
結構采用鋼架與彩鋼板（防火+隔溫+隔音）結合搭建而成，外觀及內部設計完美，裝飾美觀，完全達到合片房除濕效果要求。合片室溫度20±5℃，合片室濕度25-30%，合片房潔凈度：10萬級，房間正壓：5-10Pa；換氣次數：18-25次。
我公司結合客戶場地量身定制各種合片房工程至今超出100多套，房間的設計、風量計算、除濕設備和空調設備的選型計算等有相當豐富的經驗和實例及實力（如南玻、臺玻等客戶），特別是海外客戶實例更多；

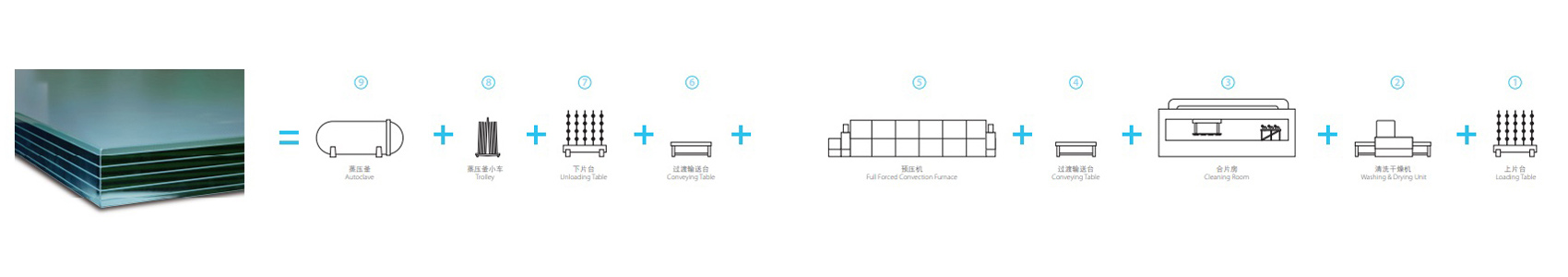

結構
- 上片臺
- 清洗干燥段
- 合片房
- 過渡輸送臺
- 強制對流爐
- 過渡輸送臺
- 下片臺
- 蒸壓釜小車
- 蒸壓釜
| 型號 | 自動玻璃規格 (mm) | 超大玻璃規格 | 最小玻璃規格 | 玻璃厚度 | 運行速度(m/min) | 裝機功率(kW) |
| JC1260Q-HD | 1200*6000 | 1200*9000 | 300*300 | 4-40 | 0-5 | 132.18 |
| JC1660Q-HD | 1600*6000 | 1600*9000 | 300*300 | 4-80 | 0-5 | 140.18 |
| JC2060Q-HD | 2000*6000 | 2000*9000 | 300*420 | 4-80 | 0-5 | 159.43 |
| JC2560Q-HD | 2500*6000 | 2500*10000 | 300*420 | 4-80 | 0-5 | 260.13 |
| JC2580Q-HD | 2500*8000 | 2500*14000 | 300*400 | 4-80 | 0-5 | 265.63 |
| JC3060Q-HD | 3000*6000 | 3000*10000 | 300*450 | 4-80 | 0-5 | 288.75 |
| JC3080Q-HD | 3000*800 | 3000*14000 | 300*450 | 4-80 | 0-5 | 299.45 |
| JC3280Q-HD | 3200*8000 | 3200*14000 | 300*450 | 4-80 | 0-5 | 300.57 |
| JC3380Q-HD | 3300*8000 | 3300*14000 | 300*450 | 4-80 | 0-5 | 308.97 |
